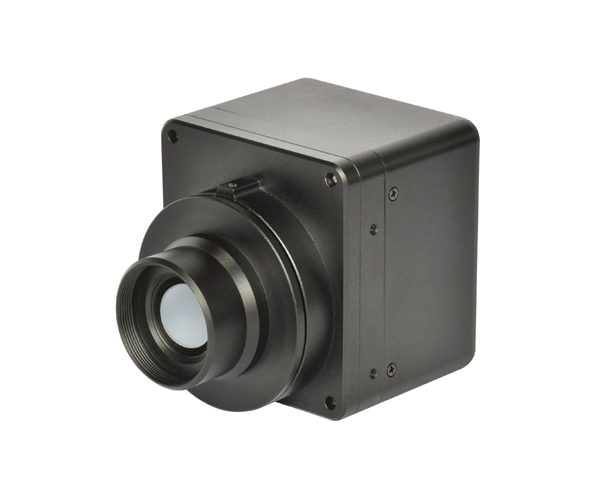

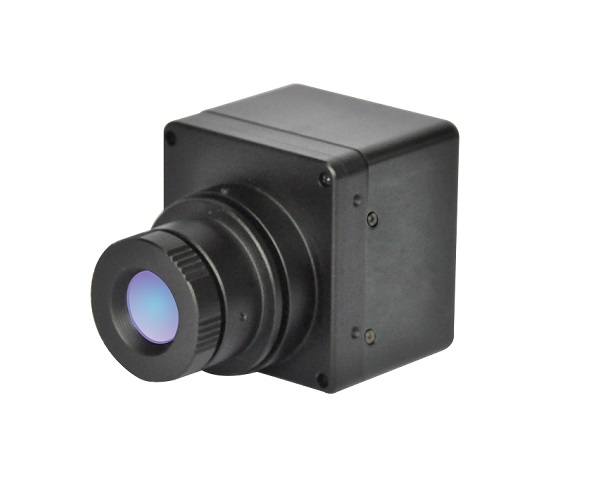

Núcleo de Imágenes Térmicas TC384

Número de producto: TC384 384 x 288 píxeles

Categoria del producto: Núcleos de cámaras termográficas - Núcleo del obturador

+86 (0)571 8720 9887 +86 (0)571 8512 5358 overseas@ulirvision.com evaxaiohz

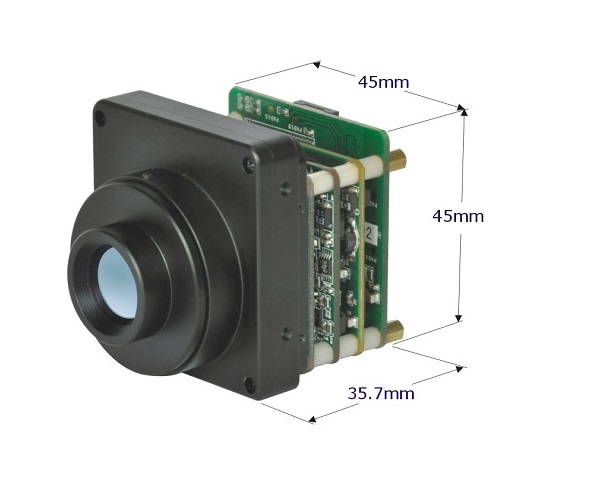

Los núcleos TC384 pueden integrarse fácilmente en productos o sistemas de diseño (del cliente) con multi-interfaz en la parte trasera. Un núcleo TC puede respaldar la salida de video digital, salida de video compuesta, control remoto en la PC después de conectarlo directamente con su dispositivo/red existente. El TC384 mostró un desempeño similar excepto que la resolución IR es diferente. Mientras tanto, proveemos 4 diferentes empaques de venta para que el usuario escoja: Empaque sin lente, empaque con lente opcional, empaque sin carcasa, empaque con lente opcional, empaque sin carcasa y empaque de chipset desnudo (sin lente ni cubierta). Los TC384 son convenientes porque se fijan en un sistema existente de CCTV con soportes M2.5 y 1/4”-20. También pueden integrarse a varias aplicaciones incluyendo sistemas de visión nocturna, accesorios de visión al manejar, equipos contra incendios, equipos médicos, vistas térmicas, productos de seguridad y supervisión, entre otros.

Principales Características

◆ Compacto, paquete ligero
◆ Tamaño de píxel de 25 micras, NETD <65mk

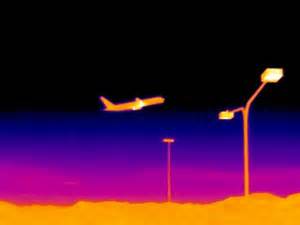

◆ Velocidad de cuadro de 50 Hz en tiempo real,vídeo imagen térmica de crujiente
◆ Brillo automático,brillo manual,ajuste de contraste
◆ Salida de vídeo en las paletas en blanco y negro o paletas de colores
◆ Salida de vídeo analógico en PAL|NTSC seleccionable
◆ Salida de vídeo digital en las opciones LVDS,CMOS y BT.656
◆ Multi-interfaz para aplicación fácilmente incrustado
◆ Zoom digital 2x permite a los usuarios ver objetos detalles
◆ Interfaz RS485|RS232 ofrece acceso a control remoto en el PC
◆ Descarga de software y remotas actualizaciones más recientes con RS232 | RS485
◆ Funciones avanzadas de procesamiento de imagen trae increíble video de imagen térmica
◆ Software de control profesional permite a los usuarios crear sus aplicaciones
◆ Disponible 5 lentes athermalized,5 lentes manuales,y lentes personalizadas

Datos de Detector

Tipo de detector	No refrigerados FPA, 384 x 288 píxeles
Tamaño de píxel	25um
Sensibilidad térmica (NETD)	<80mk en f / 1.0
Frecuencia	50Hz
Banda espectral	8 - 14um

Presentación Imagen

Tiempo para la imagen	<3.5 seg
Mejora Avanzada imagen	Sí
Zoom electrónico	2x
Polaridad / LUT	Negro caliente / blanco caliente
Contraste sin brillo	Auto / Manual
Invertir / Revert	Sí
Imagen congelada	Sí
Mejora Pseudo color	Paleta de color 5
Corrección de imagen	Auto / Manual
Cursor Cruz	Movible
Sincronización externa	Sí
Salida de vídeo analógico	PAL, 720 × 576 píxeles (NTSC opcional)
Salida de vídeo digital	BT656 (8Bit) / CMOS (14Bit) / LVDS; Personalizado

Interfaces

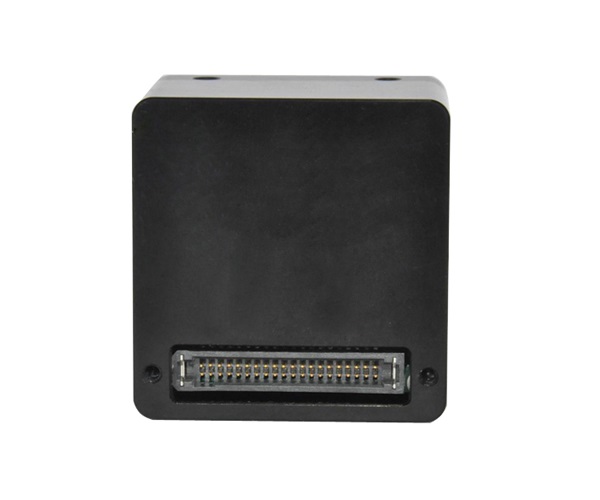

Conector eléctrico Primaria	40 pines Hirose
Interfaz de alimentación externa	09/24 VDC
Consumo de energía	<2W (estado estacionario)
Protección contra polaridad inversa	Sí
Proteccion al sobrevoltaje	Sí
Puerto de control	RS232 (RS485 opcional)
Salida de vídeo analógico	BNC / PAL / vídeo compuesto
Salida de vídeo digital	4-0PIN, BT656 (8Bit) / CMOS (14Punta) / LVDS;Personalizado
Montaje	M2 × 0,4, 1/4 "-20
Función adicional	N / A

Datos para el Medio Ambiente

Rango de temperatura de funcionamiento	-20 ℃ ~ 60 ℃
Temperatura de almacenamiento	-40 ℃ ~ 70 ℃
Vibración	3axes 4.3g, 8 horas cada uno
Choque	70g; impulsos de choque 11msec (todos los ejes)
Humedad	Sin condensación entre 5% y 95%
Temperatura-shock	5 ℃ / min (-30 ℃ ~ 60 ℃)
Otras Normas	CE, ROHS

Datos Físicos

Tamaño (w / cubierta, w / o lente)	51 x 49 x 51 mm
Peso (w / o lente)	≤142g

Embalaje

Embalaje estándar	Central térmica de imágenes, cable de conexión de 40 pines, CD-ROM (software y manual de usuario), Tarjeta de garantía
Embalaje Opcional	Núcleo de imagen térmica, cable de conexión de 40 pines, cable adaptador, 40-PIN con puerto de vídeo y puerto de alimentación y puerto RS232, cable de video, cable de control RS232, CD-ROM (software y manual de usuario), Tarjeta de garantía
Accesorios opcionales	Lente de infrarrojos
